Q41F46-16C衬四氟球阀耐盐酸防腐阀门化工上海衬里阀门

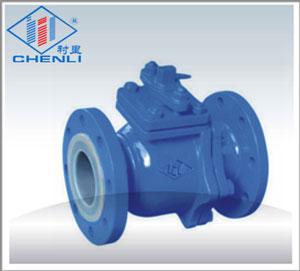

图片展示
产品描述
产品型号：Q41F46-16C
产品特点：防腐 耐盐酸碱 密封性好
产品特点：防腐 耐盐酸碱 密封性好
详细介绍
■主要零件材料表 main part and material table
|
零件名称
Part name
|
精铸球墨铸铁
Casting ductile
iron
|
碳钢carbon steel | 不锈钢 stainless steel | ||||
| QT | C | P | R | PL | RL | ||
|
阀体、阀盖
Body、Cover
|
QT400 | WCB | CF8 | CF8M | CF3 | CF3M | |
| 球体 | QT400 | WCB | CF8 | CF8M | CF3 | CF3M | |
|
内衬材料阀盖Lining material
seat
|
FEP(F46)、PTFE(F4)、PFA（可溶性聚四氟乙烯）、po（聚烯烃）PE(超高分子量聚乙烯） | ||||||
|
填料压盖
Packing gland
|
WCB | WCB | CF8 | CF8M | CF3 | CF3M | |
| 填料Packing | PTFE(F4聚四氟乙烯） | ||||||
| 螺栓 Bolt | 35 | 35 | 1Cr17Ni2 | 1Cr17Ni2 | 1Cr18Ni9 | 1Cr18Ni9 | |
| 螺母 Nut | 45 | 45 | 0Cr18Ni9 | 0Cr18Ni9 | 0Cr18Ni9 | 0Cr18Ni9 | |
| 手柄 Handle | WCB | ||||||

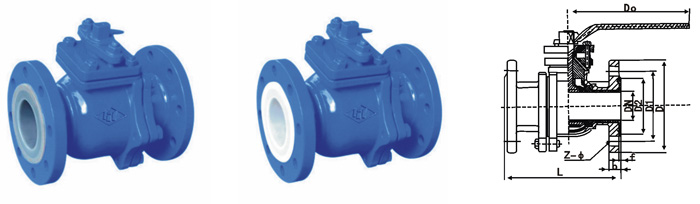

| 32 | 165 | 135 | 100 | 78 | 3 | 18 | 4-φ18 | 130 | 200 | 7 |
| 40 | 180 | 145 | 110 | 85 | 3 | 18 | 4-φ18 | 135 | 230 | 9 |
| 50 | 200 | 160 | 125 | 100 | 3.5 | 20 | 4-φ18 | 140 | 250 | 15 |
| 65 | 220 | 180 | 145 | 120 | 3.5 | 20 | 4-φ18 | 145 | 270 | 17 |
| 80 | 250 | 195 | 160 | 135 | 4 | 22 | 8-φ18 | 205 | 300 | 30 |
| 100 | 280 | 215 | 180 | 155 | 4 | 24 | 8-φ18 | 230 | 350 | 40 |
| 125 | 320 | 245 | 210 | 185 | 4 | 26 | 8-φ18 | 252 | 400 | 60 |
| 150 | 360 | 280 | 240 | 210 | 4 | 28 | 8-φ23 | 283 | 600 | 75 |
| 200 | 400 | 335 | 295 | 265 | 5 | 32 | 12-φ18 | 325 | 700 | 130 |
| 250 | 450 | 405 | 355 | 320 | 5 | 36 | 12-φ26 | 370 | 800 | 160 |
| 300 | 500 | 460 | 410 | 375 | 5 | 36 | 12-φ26 | 420 | 1000 | 220 |
